اکچویتور الکتریکی ماژولیتینگ یا درصدی هوشمند

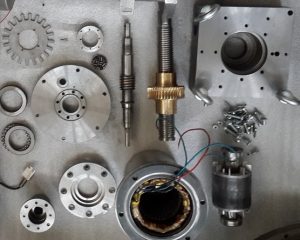

اکچیوتور های الکتریکی توسط یک موتور الکتریکی و در اکثر موارد یک مجموعه چرخدنده، حرکت دورانی موتور را تبدیل به حرکت دورانی شفت ولو دورانی و مهره در ولو های خطی می نماید. این نوع اکچویتور ها نوع پیشرفته MOV ها هستند که به صورت ماژولیتینگ یا درصدی قابلیت کنترل یک ولو را فراهم می آورد.

اکچویتور الکتریکی ماژولیتینگ هوشمند
اکچویتور الکتریکی ماژولیتینگ درصدی با قابلیت تنظیم میزان گشتاور اعمالی و قابلیت اضافه کردن لیمیت سوویچ

اکچویتور الکتریکی ماژولیتینگ هوشمند علاوه بر قابلیت نمایش گشتاور ولو، امکان قطع کردن گشتاور تعریف شده توسط کاربر را دارا می باشد. همچنین این اکچویتور قابلیت نصب آسان میکروسوئیچ در ابتدا و انتهای کورس حرکتی را دارا می باشد. این میکرو سوئیچ ها به صورت دائم در مدار می باشند و در صورت هر گونه ایرداد با ضریب اطمینان بسیار بالا مانع از آسیب دیدن اکچویتور و ولو گردد.

کاور نصب اتصالات برقی (Customer Connection) و دستگیره حرکت دستی (Manual Hand Wheel ) اکچویتور الکتریکی ماژولیتینگ هوشمند
کاور نصب اتصالات برقی (Customer Connection) و دستگیره حرکت دستی (Manual Hand Wheel ) اکچویتور الکتریکی ماژولیتینگ هوشمند

از قابلیت های مهم این اکچویتور ها کنترل گشتاور با میزان قابل تنطیم می باشد. بدین صورت که در صورت ایجاد فشار بیش از حد به ولو در کورس تعریف شده (که می تواند ناشی از گیر کردن ولو و یا قرار گرفتن شیء خارجی در مسیر حرکت ولو می باشد)، فرمان قطع را به موتور مجموعه و همچنین فرمان خطا به واحد مراقبت را ارسال می کند.



موتور الکتریکی این نوع اکچویتور ها می تواند از نوع جریان مستقیم (DC) و یا جریان متناوب (AC) باشد. که در هر صورت توسط تستر باید منحنی گشتاور سرعت آن استخراج گردد. این کار در نهایت به استخراج منحنی عمکلرد اکچویتور و انتخاب مناسب آن برای ولو کمک شایانی می کند.

تستر موتور الکتریکی اکچویتور های الکتریکی

اکچوتور های الکتریکی همانند دیگر اکچویتور ها قابلیت ذخیره سازی نقطه صفر و نقطه 100 درصد را در مدار الکترونیکی خود داشته و به کمک دو سیمه با جریان 4 تا 20 میلی آمپر در موقعیت مورد نظر قرار میگیرد. این نوع اکچویتور ها از یک دسته برای استفاده در حالت اضطراری نیز بهره می برند که در صورت قطع برق و یا هر ایراد بوجود آمده در اکچویتور می تواند به صورت دستی ولو را باز یا ببندد.

مدار الکتریکی این محصول بر اساس استاندارد های روز دنیا طراحی و ساخته شده است و قابلیت نمایش میزان درصد حرکت واقعی ولو و انجام تنظیمات مورد نیاز را دارا می باشد. همچنین این محصول دارای کلید های استاندارد استارت استاپ و کلید مد های لوکال استاپ و ریموت جهت انجام تنظیمات لازم می باشد.

ال سی دی اکچویتور الکتریکی ماژولیتینگ هوشمند
ال سی دی اکچویتور الکتریکی ماژولیتینگ هوشمند وظیفه نمایش اطلاعات و تنظیمات مورد نیاز به کمک ریموت کنترل بر عهده دارد

بخش الکترونیک مجموعه اکچویتور دارای سه بخش است که هر کدام وظایف تعریف شده خود را دارا می باشد. وظیفه اصلی مدار الکترونیکی دریافت سیگنال ورودی و سوئیچ های تماسی به عنوان ورودی، پردازش اطلاعات و تحریک به موقع پمپ و شیر های برقی را به عنوان خروجی دارد دارد.

برد کنترل یا کارت به همراه ال سی دی اکچویتور الکتریکی هوشمند
برد کنترل یا کارت به همراه ال سی دی اکچویتور الکتریکی هوشمند
رک مجموعه مدارات الکترونیک و الکتریکی اکچویتور الکتریکی هوشمند
رک مجموعه مدارات الکترونیک و الکتریکی اکچویتور الکتریکی هوشمند

کلید های چرخشی که در سمت راست و چپ پنل کاربری یا کاور PCB قرار دارد، در سمت راست در وضعیت های Local، Remote و Stop و در سمت چپ، موقعیت ولو اکچویتور را در وضعیت بالا و پایین قرار می دهد.

کلدی چرخشی مشکی باز یا بسته اکچویتور الکتریکی ماژولیتینگ هوشمند
کلدی چرخشی مشکی باز یا بسته اکچویتور الکتریکی ماژولیتینگ هوشمند
کلید چرخشی قرمز LOCAL/STOP/REMOTE اکچیوتور الکتریکی ماژولیتینگ هوشمند
کلید چرخشی قرمز LOCAL/STOP/REMOTE اکچیوتور الکتریکی ماژولیتینگ هوشمند

نحوه کارکرد این نوع اکچویتور بدین صورت می باشد که پس از اتصال مجموعه به برق تکفاز یا سه فاز ترجیحا ارت دار، کلید وضعیت دورانی سمت راست در وضیت LOCAL قرار بگیرد و اطمینان از نمایش همین واژه بر روی صفحه نمایشگر حاصل گردد. در وضعیت LOCAL با چرخاندن کلید دورانی به سمت چپ، موتور مجموعه پیچ استم را به سمت بالا، و با چرخاندن آن به سمت راست پیچ استم را به سمت پایین حرکت می دهد. در وضعیت STOP به کمک ریموت کنترل امکان پیمایش منو و انجام تنظیمات مورد نیاز وجود دارد.



دانلود کاتالوگ اکچویتور ماژولیتینگ هوشمند

RA3
